產品概述

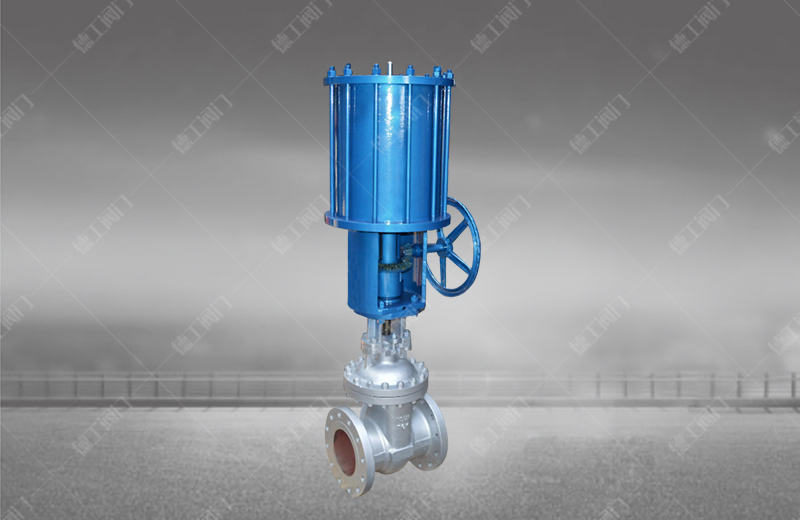

氣動帶手動楔式閘閥是具有氣動執(zhí)行器（雙層氣缸，并帶有緩沖機構）和手動及其保護機構（手動和可自鎖的氣動-手動轉換裝置）的低支架明桿閘閥。該閥由于采用雙層氣缸結構，其與單氣缸式氣動閘閥相比，提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且，由于該閥具備緩沖機構，能有效地減速輕了關閉閥門時，由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損，同時，也能避免閘板卡死的現象。
由于其技術先進，性能可靠，操作切換和維修方便，已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。
技術參數
公稱通徑
DN50~800mm
連接方式
法蘭
氣缸形式
雙作用
控制方式
開關型、調節(jié)型
公稱壓力
16、25、40bar（如需更高壓力訂貨時請注明）
氣源壓力
單作用:5~8bar
介質溫度
W3:-30~425℃ W4:-40~425℃
環(huán)境溫度
標準型:-20~80℃
閥體材質
碳鋼（C）、不銹鋼（P4、P6）
密封材質
金屬硬密封（H）、硬質合金（Y）
主要零件材質表
序號
零件名稱
材質
C
P4
P6
1
閥體
WCB
ZG1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
2
螺帽
35
1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
3
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
4
閘板
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
5
閥桿
1Cr13
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
6
墊片
不銹鋼+柔性石墨
不銹鋼+柔性石墨
不銹鋼+柔性石墨
7
閥蓋
WCB
ZG1Cr18Ni9Ti
ZG1Cr18Ni12Mo2Ti
8
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
9
吊環(huán)螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
10
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
11
螺栓
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
12
填料
柔性石墨
柔性石墨
柔性石墨
13
填料壓套
WCB
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
14
填料壓板
WCB
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
15
螺帽
35
1Cr18Ni9Ti
1Cr18Ni12Mo2Ti
主要外形尺寸-PN16(16bar)
| 公稱通徑DN | 外形尺寸 | 連接尺寸 | |||||||||
| L | H | H1 | H2 | do | D | D1 | D2 | C | f | N-D | |
| 50 | 250 | 790 | 420 | 840 | 180 | 165 | 125 | 99 | 20 | 3 | 4-18 |
| 80 | 280 | 910 | 460 | 990 | 200 | 200 | 160 | 132 | 20 | 3 | 8-18 |
| 100 | 300 | 1050 | 560 | 1150 | 250 | 220 | 180 | 156 | 22 | 3 | 8-18 |
| 150 | 350 | 1240 | 660 | 1390 | 320 | 285 | 240 | 211 | 14 | 3 | 8-22 |
| 200 | 400 | 1520 | 810 | 1720 | 400 | 340 | 295 | 266 | 24 | 3 | 12-22 |
| 250 | 450 | 1700 | 930 | 1950 | 400 | 405 | 355 | 319 | 26 | 3 | 12-26 |
| 300 | 500 | 1930 | 1090 | 2230 | 450 | 460 | 410 | 370 | 28 | 4 | 12-26 |
| 350 | 550 | 2160 | 1230 | 2510 | 450 | 520 | 470 | 429 | 30 | 4 | 16-26 |
| 400 | 600 | 1330 | 1360 | 2730 | 500 | 580 | 525 | 480 | 32 | 4 | 16-30 |
| 450 | 650 | 2540 | 1510 | 2990 | 500 | 640 | 585 | 548 | 34 | 4 | 20-30 |
| 500 | 700 | 2750 | 1660 | 2150 | 550 | 715 | 650 | 609 | 36 | 4 | 20-33 |
| 600 | 800 | 3080 | 1910 | 3680 | 550 | 840 | 770 | 720 | 38 | 5 | 20-36 |
| 700 | 900 | 3570 | 2200 | 4270 | 600 | 910 | 840 | 794 | 40 | 5 | 24-36 |
| 800 | 1000 | 1025 | 950 | 901 | 42 | 5 | 24-39 | ||||
